Metode magnet adalah salah satu metode geofisika yang digunakan untuk menyelidiki kondisi permukaan bumi dengan memanfaatkan sifat kemagnetan batuan yang diidentifikasikan oleh kerentanan magnet batuan. Metode ini didasarkan pada pengukuran variasi intensitas magnetik di permukaan bumi yang disebabkan adanya variasi distribusi (anomali) benda termagnetisasi di bawah permukaan bumi. Variasi intensitas medan magnetik yang terukur kemudian ditafsirkan dalam bentuk distribusi bahan magnetik dibawah permukaan, kemudian dijadikan dasar bagi pendugaan keadaan geologi yang mungkin teramati.
Salah satu instrumen geofisika untuk akuisisi data adalah dengan menggunakan proton magnetometer. Proton magnetometer menggunakan bagian inti atom yaitu proton yang dialiri oleh arus listrik yang kemudian ter-presisi sehingga mendapatkan nilai frekuensi presisi-nya. Dengan meng-konversinya,sehingga didapat nilai intensitas magnetiknya. Dalam hal ini, saya akan mencoba menjelaskan salah satu alat proton magnetometer yang digunakan dalam eksplorasi metode magnetik, yaitu G5 Geotron Proton Magnetometer.
APLIKASI
The GEOTRON Model G5 proton magnetometer adalah instrumen portabel canggih, baik secara teknis dan ergonomis. Hal ini juga cocok untuk aplikasi prinsip dalam:
Ø Mineral dan eksplorasi Petroleum
Ø Tanah dan survei geohidrologi
Ø pemetaan geologi
Ø Teknik geologi kerja
Ø Tanah tindak lanjut dari survei udara
Ø Perencanaan dan pengendalian Tambang
Ø pencarian Archeological
Ø Pendidikan dan lembaga Penelitian
Ø Pemantauan melayang diurnal
Ø Studi ekologi
KEUNGGULAN :
Ø Untuk memaksimalkan kualitas dan kuantitas data geofisika yang diperoleh selama survei Anda, Anda perlu alat yang dirancang untuk meningkatkan produktivitas operator.
Ø G5 magnetometer dari Geotron hanya instrumen tersebut. Tidak hanya mengukur dan menampilkan medan magnet total bumi ditambah perbedaan antara pembacaan sekarang dan sebelumnya. Hal ini juga menyimpan pembacaan diambil, serta informasi lainnya, memori non-volatile itu sendiri.
Spesifikasi Teknis :
Ø Jangkauan : 20 to 100 mT (kilogamma)
Ø Resolusi : 0,1 nT (gamma)
Ø Akurasi Absolut : Lebih baik dari/dibandingkan 1 nT (gamma)
Ø Jangkauan Suhu : -10°C to 50°C
Ø Sensor : Omnidirectional (mendeteksi ke segala arah)
Tolerable external gradient 4 000 nT/m
Ø Tuning : otomatis atau manual, dipilih melalui papan tombol
Ø Waktu Sklus Otomatis : Dari 4 detik sampai 30 menit
Ø Panel depan : 15 tombol keyboard tertutup dengan umpan balik taktil untuk parameter operasi dan perintah. Soket 6-pin untuk sensor atau perangkat serial, menggabungkan on / off, menampilkan di layar.
Ø Tampilan : 2 baris dengan 40 karakter masing-masing layar LCD alpha-numeric dengan Menampilkan tanggal, waktu, nomor urut membaca, kekuatan sinyal, membaca, stasiun dan nomor baris, indeks notepad elektronik, tegangan baterai dan perbedaan antara bacaan sebelumnya dan sekarang.
Ø Jam : Waktu-Real time dengan back up baterai.
Stabilitas 1 detik dalam 24 jam
Ø Memori : Complementary Metal Oxid Semiconduktor
(CMOS) nonvolatile
Ø Keluaran Data : Serial interface RS-232C untuk output data ke PC atau perangkat seri lainnya pada baud 9600; Dump kabel disediakan; Paket perangkat lunak yang disertakan dapat menghasilkan data dikoreksi diurnal; Format data alternatif termasuk kompatibilitas software Geosoft.
Ø Aksesoris : Jumlah sensor bidang, ransel, sensor dan instrumen harness, staf sensor aluminium, kabel sampah dan software, dikemas dalam wadah Pelican.
Ø Kebutuhan Daya : 3 x 6 volt 3AH Lead (Baterai isi ulang Acid)
Ø Data Fisik : instrumen(Tinggi: 220 mm; Lebar: 230 mm; Panjang: 110 mm)Massa: 4 kg (dengan baterai) ; Sensor (Diameter: 75 mm ; Panjang: 160 mm; Massa: 1,2 kg) ; Sensor kutub (Diameter: 25 mm; Panjang:400 mm x 6 ; Massa: 0,25 kg x 6)

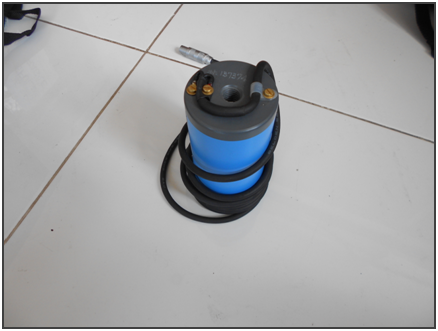

Gambar Sensor G5 proton magnetometer
Gambar Pengoperasian
Gambar Download Data dari Alat ke PC Komputer
Gambar Satu Set alat Geotron G5 Proton Magnetometer
Nah ini foto saat kami mencoba alat di Lapangan Batubara, Kalimantan guys.. Keren nggak? hehehe
Nah ini foto saat kami mencoba alat di Lapangan Batubara, Kalimantan guys.. Keren nggak? hehehe
Nah gitu men. Buat pengetahuan untuk Alat akuisisi data menggunakan metode magnetik.. Mudah-mudahan bermaaf ya tulisan saya.. Ohya buat teman-teman jika berminat untuk mendapatkan info tentang alat ini, teman-teman dapat menghubungi :021-2906-2020
